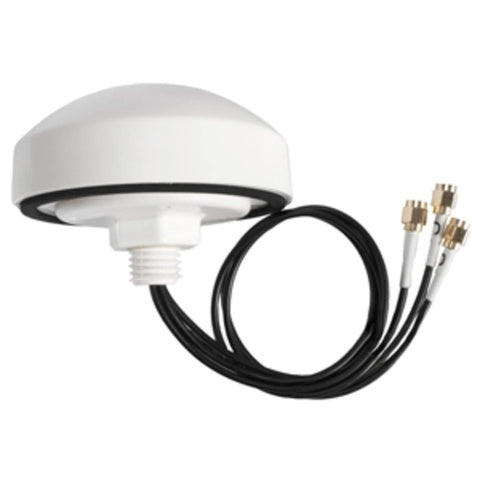

Die Shakespeare JF-3 Classic Multiband-Antenne für GPS, Mobil und WLAN ist eine 3-Wege-omnidirektionale, wasserdichte IP67-Antenne für die Schiffs- und Transportkommunikation in rauen Umgebungen.
Diese Antenne bietet fortschrittliche Antennentechnologie für GPS / 2G / 3G / 4G / Wi-Fi in einer kompakten Einheit.
Zu den Wi-Fi-Funktionen gehören 802.11a, 802.11b/g/n und das neue 802.11ac.
Die Antenne verfügt über einen eigenen Grundriss und kann auf jeder Montageoberfläche wie Metall, Kunststoff oder Glasfaser strahlen, ohne die Leistung zu beeinträchtigen.

3-in-1-Antennenfunktion
Hohe Leistung für GPS / WLAN / 2G / 3G / 4G
Beständig gegen raue Außenumgebungen
Omnidirektional für Mobilfunksysteme
1 Mobilfunk-/LTE-Antennen (2G/3G/4G).
1 WiFi (802.11abgn, ac) 2.4 / 5G-Antennen
1 GPS-Antenne
Wasserdicht IP67
Montage: M20 x 2,5 mm
Abmessungen: 1,6" x 4"
Garantie: 5 Jahre

Spezifikationen:

WLAN-Spezifikationen:

Frequenzband:

2,4 ~ 2,5 GHz

5~5,4 GHzHz

5,4 ~ 5,9 GHzHz

Durchschnittlicher Spitzengewinn:

4,8 dBi

6,9 dBi

7,7 dBi

Durchschnittlicher Wirkungsgrad:

73 %

65 %

70 %

VSWR Max:

3,0:1

3,0:1

3,0:1

Impedanz:

50 Ohm

Mustertyp/Polarisation:

Omnidirektional/linear

Kraftaktion:

25 Watt

Verbinder:

R/P SMA-Stecker

GPS-Spezifikationen:

Frequenzband:

1575,42 ± 2 MHz

VSWR:

1,5 max

Bandbreite:

20 MHz min. dass -10dB

Axialverhältnis / Polarisation:

3 dB max. auf einer 70 mm x 70 mm großen Grundplatte / rechte Hand

Spitzengewinn:

4dBic Min. bei 0° auf einer 70 mm x 70 mm großen Grundplatte

Gewinn und Strahlungsabdeckung:

≥-4dBic bei -90°≤Ø≤90° (über 75 % Lautstärke)

Verbinder:

BNC-Stecker

Verstärkermodul

Gewinnen:

27 dB typisch

Rauschzahl:

2,5 dB max.

Niederspannungsbetrieb:

2,7–6,0 VDC

Impedanz:

50 Ohm

VSWR:

2:1 max.

Feuerablehnung:

-35 dB bei ±100 MHz

Kraftaktion:

1 W max.

Aktuell:

10 ± 3 mA

Mobile Spezifikationen:

Frequenzband:

LTE 696~800 MHz

Ampere/GSM 824–960 MHz

DCS/PCS 1710–1990 MHz

WCDMA 1920 ~ 2170 MHz, 2600 MHz

Durchschnittlicher Spitzengewinn:

2,6 dBi

-0,1 dBi

6,7 dBi

6,8 dBi

Durchschnittlicher Wirkungsgrad:

64 %

39 %

78 %

80 %

VSWR Max:

3,0:1

3,0:1

3,0:1

2,0:1

Impedanz:

50Ω

Mustertyp/Polarisation:

Omnidirektional/linear

Kraftwirkung:

25 Watt

Verbinder:

FME weiblich
