CV7-C-STBG kombinerer CV7-C-sensoren designet til racing med Raymarine ST samt B&G interface.
Interfacet transmitterer CV7-C data til udstyr, uanset generation eller mærke.
OVERSIGT:
CV7-C er en "High-Speed" vidretnings- og vindhastighedssensor, der er designet til racing.
Den fanger vinden langt fra masten og sejlene, fungerer dobbelt så hurtigt som CV7 og reagerer ekstremt godt selv under elektromagnetisk påvirkning.
STBG-interface er en adapter, der konverterer NMEA0183 information i forhold til vindvinkel og hastighed og transmitterer den til dit nye eller gamle udstyr i analogt format. På denne måde vil du med CV7-C-STBG få adgang til alle funktionerne i dine navigationsinstrumenter.
Den lange kulstofarm gør det muligt for CV7-C-sensoren at måle vind langt fra interferens fra mast og sejl.
SPECIFIKATIONER:
CV7-C:
Kabelføring:
4 ledninger:
Rød: +12 VDC (9-16 VDC, 9mA)
Blå: 0V
Gul: NMEA0183® output +
Grøn: NMEA0183® output -
Måleområde:
Vindhastighed: 0,25 til 80 knob
Vindvinkel: 0 til 359 °
Temperatur: -15° C (uden ising) til + 55° C
Målefølsomhed:
Vindhastighed: 0,25 knob
Vindvinkel: +/- 1°
Lufttemperatur: +/- 1° C
NMEA0183® sætninger:
IIMWV: Vinkel, vindhastighed og målingens gyldighed
WIXDR: Lufttemperatur
PLCJ: producentens data
PLCJE: producentens data
Transmissionshastighed: 4800 Bd
Opfylder den europæisk CE-standard
STBG interface:
NMEA0183 optisk optokobler
Udgang NMEA0183
Udgang til vindhastighedsindikator: Puls med åbent stik
Vind Fane: Sinus / Cosine eller trefaset
Strømforsyning: 9 til 16V DC
Forbrug: 10 mA
Afhængigt af skærmtype og mærke varierer indstillingen. Du kan justere indstillingen ved at følge din brugervejledning. Du skal bare aktivere (eller ikke) bestemte knapper.
For at justere smørelinjen skal du trykke på B+ / B- tasten for at kalibrere mastevinklen så præcist som muligt.
KOMPATIBILITET
DATALINE (Dataline, X, Navigator, IS11)
AUTOHELM (Autohelm ST50)
RAYMARINE (Raymarine ST60, Raymarine ST60 +)
VDO (VDO)
B&G (Hornet IV, netværk, Hercule, Hydra, H1000, H2000, H3000, H5000)

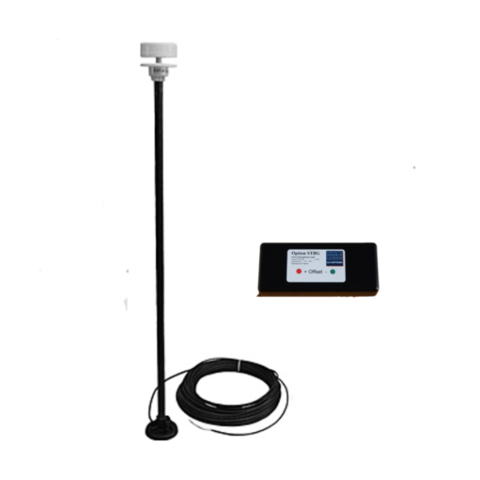

I Pakken:
CV7-C sensor med en 700 mm lodret kulstang
Monteringsbeslag
STBG-interface
Kabel (25 m) 4 x 0,22 mm²
Bruger- og installationsmanual
2 års garanti
